Измерительные трансформаторы тока ШТТ-0,95 предназначены для применения в схемах коммерческого
и технического учета электроэнергии в электрических сетях с номинальным напряжением до 0,95 кВ.
Особенности конструкции
Конструкция трансформатора
Трансформатор тока ШТТ-0,95 разработан специально для упрощения и ускорения монтажа в РУ различного
типа и технического состояния.

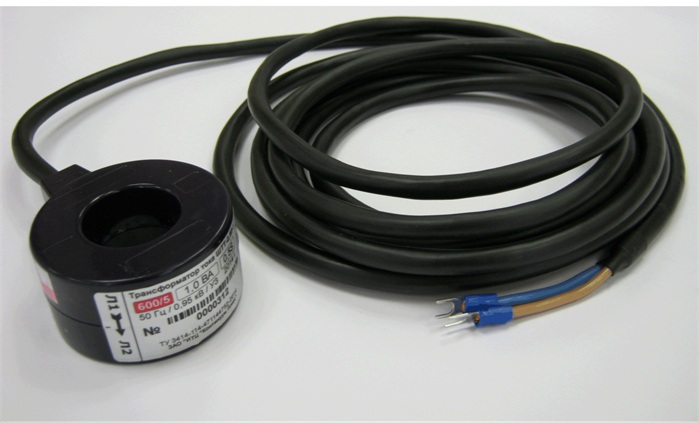

Вторичные цепи трансформатора
Трансформатор тока ШТТ-0,95 имеет вторичные цепи заводской готовности (заказная длина до 5 метров).
Кабель вторичной цепи является единой конструкцией с трансформатором и не требует дополнительных
подключений и пломбирования со стороны трансформатора. Вторичная цепь заканчивается U-образными
кабельными наконечниками (опция при заказе), упрощающими подключение к счетчику электроэнергии или
испытательной коробке (ИК).

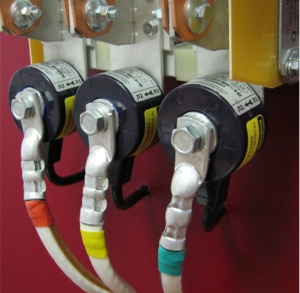

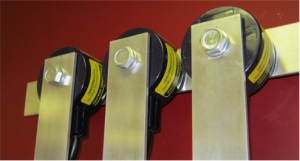

Монтаж на электротехническую шину
Измерительный трансформатор тока ШТТ-0,95 предусматривает возможность установки на электротехническую шину.
В комплект ШТТ-0,95 включается втулка (размеры втулки: высота 37 мм, диаметр 30 мм),
которая помещается внутрь трансформатора и обеспечивает связь электротехнических шин
или электротехнической шины и кабельного наконечника. Подключение осуществляется с
использованием болта М10 и связанных с ним набора метизов: плоские шайбы, шайба-гровер, гайка
(не входят в комплект поставки). Втулка фиксируется внутри трансформатора.
Технические характеристики
Наибольшее номинальное/ рабочее напряжение, кВ
0,95 / 1,0
Количество вторичных обмоток
1
Номинальный первичный ток Iном, А
150, 200, 250, 300, 400, 500, 600
Номинальный вторичный ток, А
5
Класс точности по ГОСТ 7746
0,5S
Номинальный коэффициент безопасности вторичной обмотки, Кбном
10
Ток термической стойкости (1 сек.), А
60· Iном
Сечение жил вторичного кабеля, мм2 (для стандартных длин вторичных цепей)
2.5
Стандартные длины вторичных кабелей, м (иные длины согласуются с производителем)
0,5
2,0
4,0
5,0
Номинальная вторичная нагрузка при cos φ = 1, В·А* (при соответствующей длине вторичного кабеля)
2,5
2,0
1,0
1,0
* - указана номинальная вторичная нагрузка на конце кабеля вторичных цепей.

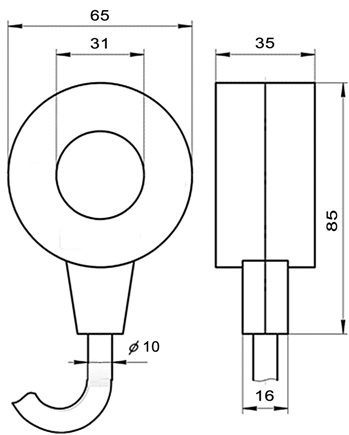

Габаритные размеры (мм)
Соответствие нормативным требованиям
Трансформаторы тока ШТТ-0,95 внесены в государственный реестр средств измерений (ГРСИ) под номером 57345-14. Межповерочный интервал – 8 лет.
Измерительные трансформаторы тока соответствуют требованиям ГОСТ 7746 и ТР ТС 004/2011.
Опыт применения ШТТ-0,95
Опыт установки ШТТ-0,95 показал, что при использовании ШТТ-0,95 более чем в два раза сокращается время
и количество используемых материалов. Наибольший эффект достигается на старых РУ (минимизируется
количество затрагиваемых элементов РУ), либо РУ с ограничениями по месту установки трансформаторов
(за счет компактности трансформатора и способа его крепления возникает множество дополнительных
возможностей по его установке).
Спецификация для заказа
ШТТ – 0,95-I-[AAA]/5-0,5S-[L]-[M]
[AAA] – первичный ток в А: 150, 200, 250, 300, 400, 500, 600; [L] – длина претерминированных вторичных цепей в м.; [M] – аксессуары:
В – монтаж на втулку, (в комплект включается внутренняя втулка и фиксатор)
Упаковка
Штатной упаковкой является картонная коробка на 9 однотипных трансформаторов с аксессуарами
для монтажа и паспортами.
Иная форма упаковки, либо комплектования согласуется при заказе.
