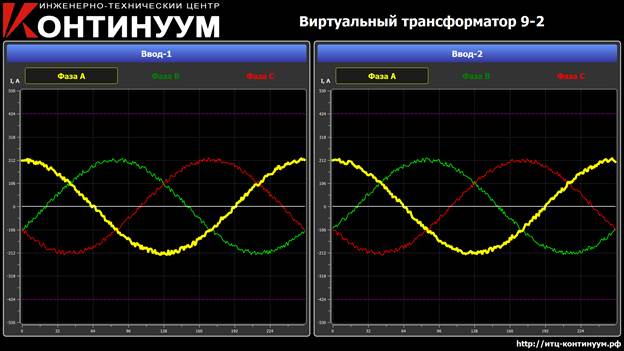

Программное обеспечение «Виртуальный трансформатор» (далее ПО) предназначен для тестирования и пуско-наладки оборудования и автоматизированных систем «Цифровой подстанции». ПО обеспечивает формирование на Ethernet интерфейсе персонального компьютера двух потоков данных в формате МЭК 61850-9-2 (спецификация LE, 12 800). Каждый поток данных содержит мгновенные значения тока по трем фазам. Сигнал тока синусоидальный с частотой 50 Гц. Экранная форма ПО обеспечивает возможность оператору изменять средне-квадратичное значение тока по каждой фазе каждого потока путем выбора активного потока и фазы и масштабирование синусоиды с помощью манипулятора мышь. Конфигурирование ПО осуществляется через ini файл.
ПО требует для своей работы:
Npcap для версии под операционную систему Windows (версия 1.71 и выше);
LIBpcap для версии под операционную систему Linux (версия 1.0 и выше).
Интеллектуальная кластерная система учета и контроля качества электрической энергии
Интеллектуальная кластерная система учета и контроля качества электрической энергии – модульная
измерительная система для задач АСКУЭ, АСТУЭ, ТМ и ССПИ. В состав комплекса входит:
модуль измерения тока (3 фазы) и напряжения (3 фазы);
модуль измерения тока (6 фаз).
Максимальное количество измерительных модулей на один базовый вычислительный модуль – до
5 модулей. Класс точности – 0.5S.
Проект компании поддержан программой "Развитие-НТИ IV, Энерджинет" фонда содействия развитию
малых форм предприятий в научно-технической сфере в 2018-2019 году.

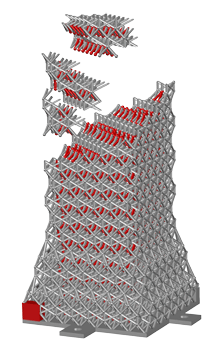

Континуум3D - технология аддитивного производства электроэнергетического оборудования
Инновационная технология аддитивного производства электротехнического оборудования, базирующаяся на возможности в рамках единого процесса 3D печати
сформировать проводящую и изоляционную структуру изделия высокой топологической сложности.
Применение данного технологического подхода в производстве электротехнических изделий позволит значительно снизить их материалоемкость и вес,
достигнуть высоких электротехнических характеристик, за счет возможности применения специализированных трехмерных топологий проводящих слоев,
повторение которых традиционными средствами производства является невозможным, либо избыточно дорогостоящим. Применение автоматизированной 3D
печати, имеющей небольшой перечень материалов, вместо сложных человекозависимых сборочных процедур с большой номенклатурой комплектующих,
снижает стоимость конечных изделий и повышает их надежность. Технология значительно ускоряет процесс выпуска новых изделий и изделий с индивидуальными характеристиками,
позволяет оперативно организовать производство, максимально приблизить место изготовления к месту установки, сократить потребность в ЗИП и складских резервах,
сократить логистические издержки и сроки поставки, расширить модельный ряд.
ИТЦ Континуум ведет научную и опытно-конструкторскую разработку технологии, формирует пакет объектов интеллектуальной собственности. Мы ищем инвесторов, партнеров и единомышленников для развития данной технологии.

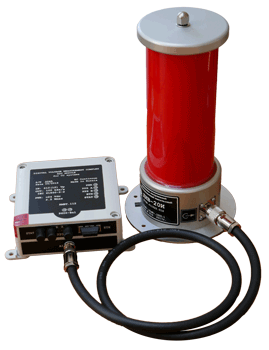

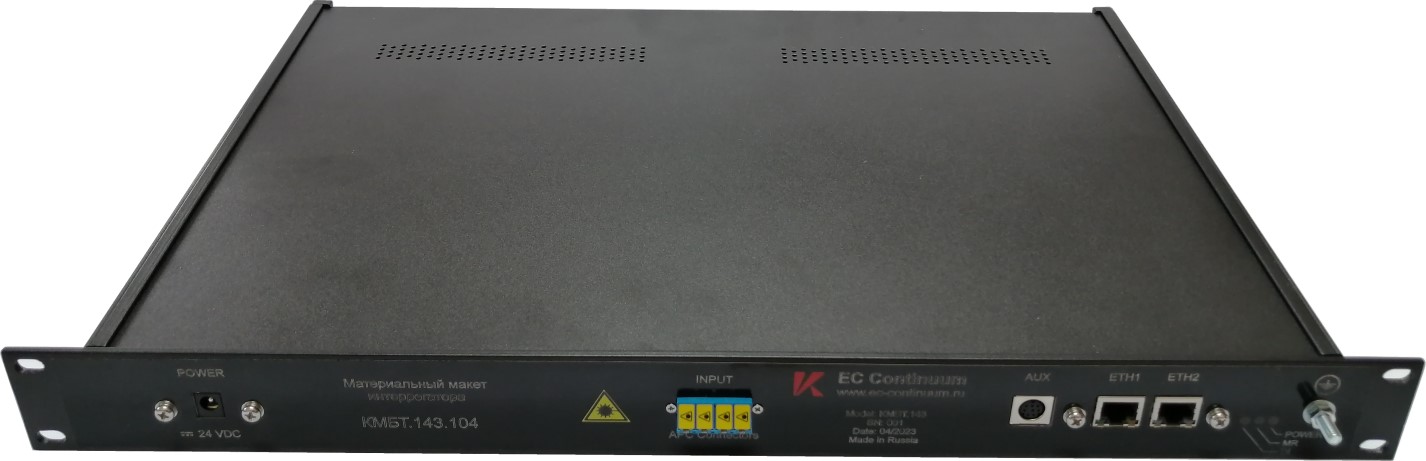

Широкополосная прецизионная система измерения напряжения КМБТ
Комплекс измерения электрических параметров КМБТ предназначен для измерения постоянного и переменного
напряжения, а также записи осциллограмм, определения аварийных ситуаций
в системе заземления и управления устройством защитной автоматики.
Комплекс состоит из двух основных компонентов: первичного измерительного преобразователя напряжений (делителя),
обеспечивающего масштабное преобразование постоянного и переменного напряжения, а также модуля аналогово-цифрового преобразования (модуля АЦП).

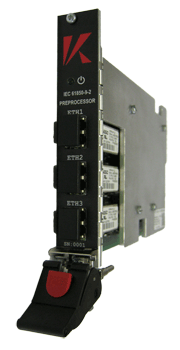

Программно-аппаратный комплекс «Предобработчик ЦПС» (ПАК) предназначен для построения автоматизированных систем на базе МЭК 61850-9-2. ПАК обеспечивает:
Прием потоковых данных в формате МЭК 61850-9-2;
Выполнение коммуникационных и сервисных функций с потоками данных МЭК 61850-9-2;
Выполнение предварительной обработки потоковых данных.
«Предобработчик ЦПС» (ПАК) представляет собой аппаратную часть в виде платы сопряжения (PCIe/PXIe) с функционирующим в его составе встраиваемым программным обеспечением (ВПО)
(указанное ВПО поставляется только в составе Предобработчика (ПАК) и не предоставляется потребителю на возмездной основе как отдельное программное обеспечение;
описание функциональных характеристик вышеуказанного ВПО и информация, необходимая для эксплуатации вышеуказанного ВПО, приведены в руководстве оператора на программно-аппаратный комплекс (ПАК) (КМБТ.108.002 Д2)). По вопросам приобретения Предобработчика (ПАК) просим обращаться по электронной почте:
сontinuumetc-continuum.ru
Многофункциональный измеритель показателей качества электроэнергии ЩМК96/ЩМК120С/ЩМК120-СП
Компания "ИТЦ Континуум" совместно с чебоксарским заводом "Электроприбор" разработала новую
измерительную платформу – многофункциональный щитовой измеритель ЩМК96.
Разработанный прибор выполняет измерения ПКЭ в соответствии с требованиями стандарта
ГОСТ 30804.4.30, предъявляемыми к устройствам высшего класса точности (класс А).
Поддержка наиболее распространенных коммуникационных протоколов позволяет интегрировать
разработанный прибор в большинство существующих систем телеизмерений.
Благодаря современной технологии производства и качеству применяемых материалов и комплектующих
главными преимуществами прибора являются щитовое исполнение с минимальными размерами в своем классе
(96х96мм по передней панели) и рекордно низкая для прибора такого класса цена.

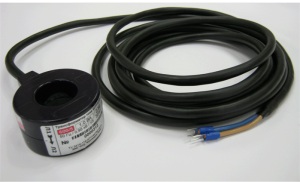

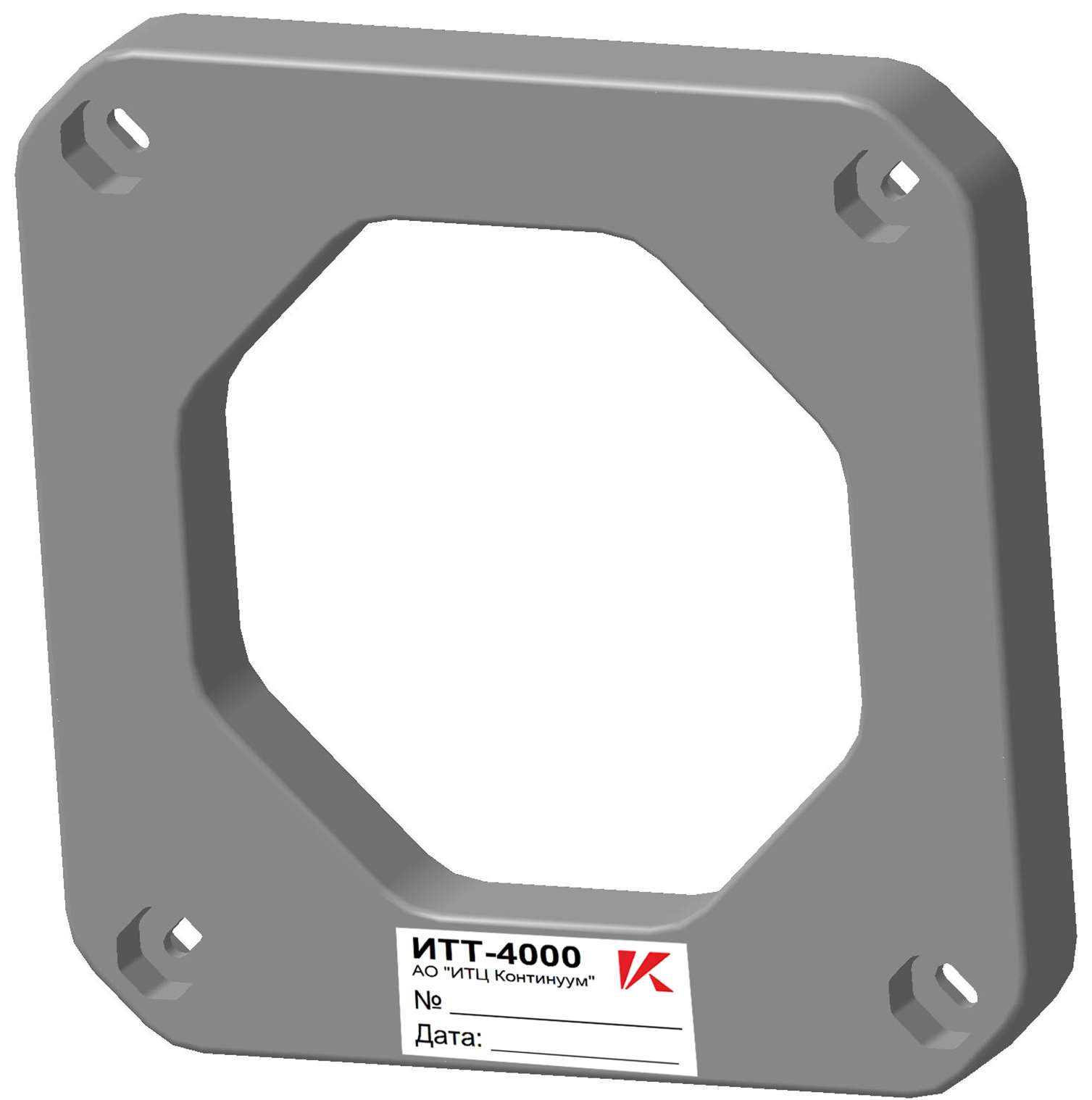

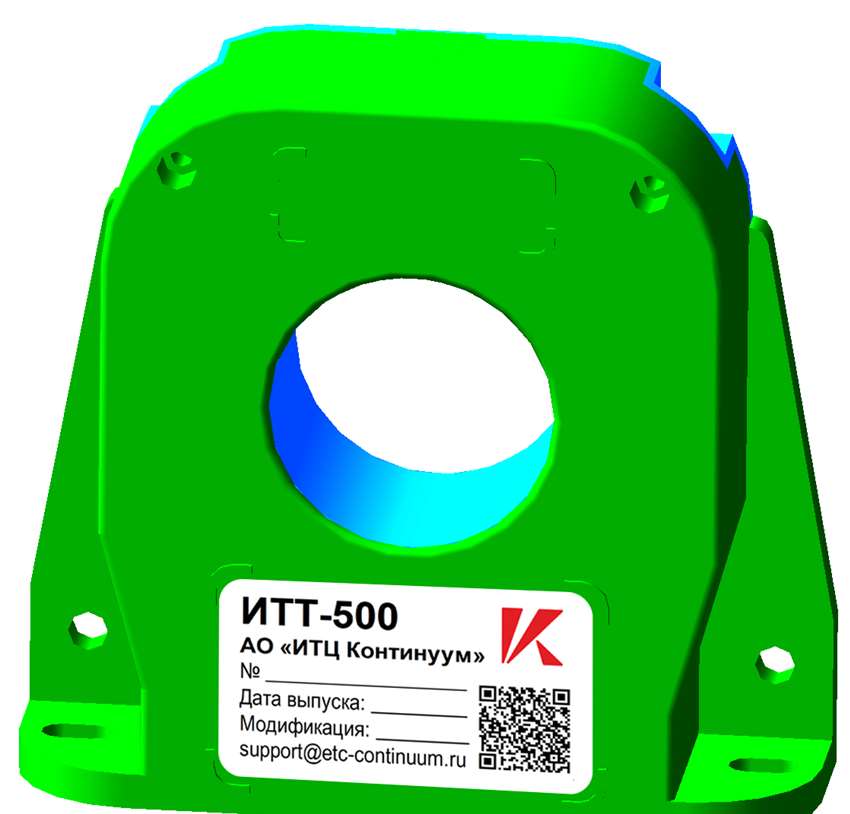

Измерительные трансформаторы тока ШТТ-0,95 предназначены для применения в схемах коммерческого
и технического учета электроэнергии в электрических сетях с номинальным напряжением до 0,95 кВ.
ШТТ-0,95 разработан специально для упрощения и ускорения монтажа в РУ
различного типа и технического состояния.
Трансформаторы тока ШТТ-0,95 внесены в государственный реестр средств измерений (ГРСИ) под номером 57345-14.
Межповерочный интервал – 8 лет.
Измерительные трансформаторы тока соответствуют требованиям ГОСТ 7746 и ТР ТС 004/2011.
Новой разработкой компании является шлюз-регистратор ШР-АСДУ,
обеспечивающий создание на его основе комплексных систем коммерческого (технического)
учета электроэнергии (АСКУЭ/АСТУЭ) и диспетчерского управления энергообъектами (АСДУ)
с минимизации затрат на создание, эксплуатацию и модернизацию вышеуказанных систем.
Основными объектами применения ШР-АСДУ являются распределительные устройства 6-10 кВ энергообъектов (подстанций).
ИТЦ Континуум совместно с крупнейшими российскими энергетическими университетами разработал устройство синхронизированных векторных измерений, соответствующее современным международным требованиям, в частности новейшим стандартам IEEE C37.118.1, IEEE C37.118.2 и отечественным нормативным требованиям.
Устройство является основой активно адаптивных сетей (ААС) и WAMPAC систем нового поколения. Одной из ключевых особенностей устройства является его способность работать от потока IEC 61850-9-2. Кроме этого, устройство поддерживает протоколы IEC 61850-8-1 и IEC 60870-5-104.
Линейка решений GenericX
GenericX комплексные программно-аппаратные решения по созданию интеллектуальных электронных устройств (IED) для "Цифровой подстанции". Решения включают в себя поддержку полного перечня информационных протоколов и сервисных механизмов "Цифровой подстанции".
GenericX является технологическим базисом, позволяющим разрабатывать IED устройства различного функционального назначения.
GenericX позволяет значительно сократить сроки разработки, гарантировать информационную совместимость устройств и обеспечить соответствие решений международным требованиям и стандартам. Предлагаемый подход предусматривает разделение программно-аппаратного блока GenericX и блока прикладного алгоритмического обеспечения (программно-аппаратного, либо только программного). Информационный обмен прикладной алгоритмической части устройств осуществляется через элементы GenericX, обеспечивающие работу соответствующих информационных протоколов, соблюдение регламентов передачи и обработки данных, корректность интерпретации данных и поддержку необходимого для информационной совместимости уровня вариативности реализации протоколов. GenericX позволяет пользователю сосредоточиться на реализации алгоритмов и функционального наполнения устройств, не затрачивая ресурсы на трудоемкую реализацию информационных протоколов ЦПС.
Программно-аппаратная реализация протоколов "Цифровой подстанции" обеспечивает высокие эксплуатационные характеристики, не требует выделения вычислительных и коммуникационных ресурсов прикладного ядра. В частности, синтез программной и аппаратной части обеспечивает высокую точность синхронизации по протоколу PTP (IEC 61588), надежность и независимость работы резервированных коммуникационных интерфейсов (протоколы PRP/HSR, IEC 62439-3), снижение нагрузки прикладного ядра при работе с потоковыми данными (включая, IEC 61850-9-2), информационную устойчивость при высокой коммуникационной нагрузке (включая GOOSE шторм) и т.д.
В основу решений GenericX положены результаты многолетней работы компании по разработке интеллектуальных электронных устройств (IED), собственный стек реализации информационных протоколов, оригинальные программно-аппаратные решения.

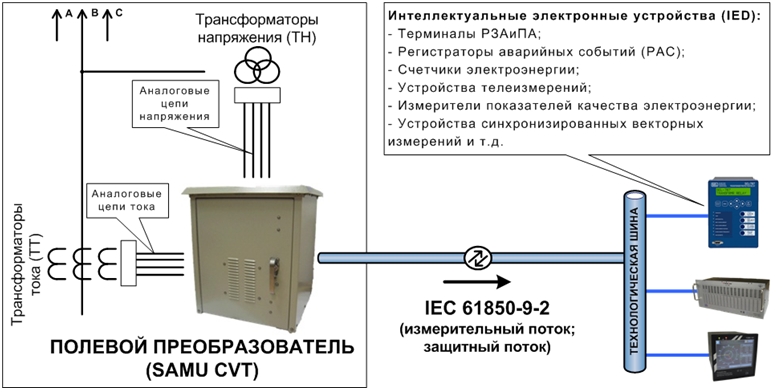

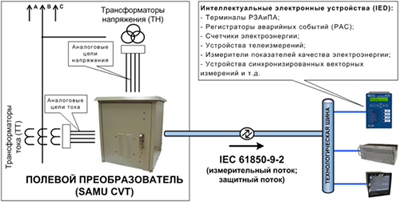

На контрактной основе, компанией были разработаны полевые преобразователи измерительных
трансформаторов тока и напряжения (Stand Alone Merging Units) - устройства предусматривающие формирование потока IEC 61850-9-2 при подключении их к традиционным измерительным трансформаторам тока и напряжения с аналоговым выходом. Таким образом, устройство обеспечивает достижение большинства технических и экономических эффектов, связанных с внедрением электронных трансформаторов и технологической шины (process bus).
В рамках устройства предусматривается решение как задач защиты
(подключение к релейным обмоткам и формирование потока Sampled Values для целей защиты),
так и задач измерения (подключение к измерительным обмоткам и формирование потока Sampled Values для целей измерений).
комплексность решения: устройства не требуют дополнительных конструктивных элементов, переходных клемм. В конструкции устройства учтены как вопросы упрощения монтажа устройств, так и вопросы организации эксплуатации вторичных цепей и самого устройства.
установка в непосредственной близости от измерительных трансформаторов тока и напряжения: устройства предназначены для эксплуатации под открытым небом, в климатическом диапазоне от -55 °С до +55 °С.
Комплекс проверки динамических характеристик коммуникационного взаимодействия компонентов ПАК ЦПС
Комплекс нацелен на использование в составе ПАК ЦПС и предназначен для измерения времени передачи информационных сообщений в коммуникационных сетях при различных режимах, топологиях и уровнях нагрузочного трафика.
В рамках цифровой подстанции критичной величиной является время доставки сообщений по коммуникационной сети. Суммарное время реакции исполнительного устройства зависит не только от внутренней задержки в устройствах преобразования и обработки, но и от задержки в коммуникационном оборудовании. Эта задержка является недетерминированной и практически не вычислимой аналитически. При интенсивном коммуникационном взаимодействии, а также при сложной топологии коммуникационной сети время доставки сообщений будет определяющей величиной для характеристик всего ПАК ЦПС. Именно поэтому так важно иметь возможность измерить данную величину непосредственно.
Функции комплекса
Генерация и прием тестовых коммуникационных сообщений
Симуляция нагрузочного трафика в составе ПАК ЦПС
Детальный анализ временных характеристик коммуникационного взаимодействия
Комплекс проверки динамических характеристик коммуникационного взаимодействия компонентов ПАК ЦПС позволяет определять временные интервалы между отправкой и приемом сообщений, как обобщенных, так и характерных для ПАК ЦПС (цифровые потоки IEC 61850-9-2 SV, IEC 61850-8-1 GOOSE) в различных точках коммуникационной сети.

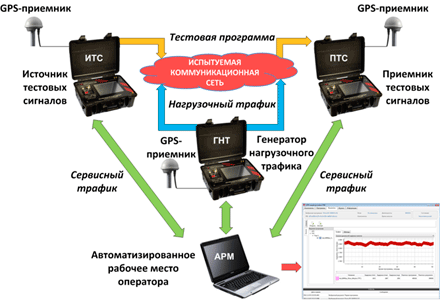

Для этих целей в состав комплекса входит компонент ИПТС (Источник-приемник тестовых сигналов), который может одновременно выполнять функции генератора и приемника тестовых сигналов.
Компоненты синхронизируются между собой при помощи GPS-приемников, что обеспечивает единую временную шкалу комплекса и позволяет измерять задержку (интервал между отправкой и приемом фрейма) с высокой точностью. Для имитации трафика, типичного для ПАК ЦПС, применяется компонент ГНТ (Генератор нагрузочного трафика). Это позволяет симулировать реальные события в составе цифровой подстанции и проводить стресс-тестирование оборудования (появление новых цифровых потоков от IED, GOOSE-шторм и т.п.).
Управление работой комплекса производится при помощи АРМ оператора посредством сервисной сети. Возможны два варианта объединения компонентов в сервисной сети - проводная сеть с использованием Ethernet-кабелей и коммутаторов, либо беспроводная – с применением технологий IEEE 802.11n.
АРМ оператора выполняет функции координирования работы комплекса, загрузки тестовых и нагрузочных программ на компоненты комплекса, запуск и останов программ испытаний, получение результатов, их последующий анализ и вывод отчетов. В качестве АРМ применяется ноутбук с ОС Windows 7 и специализированным программным обеспечением.
В качестве тестовых сигналов и нагрузочных программ могут быть использованы случайные последовательности фреймов, предварительно подготовленные записи в формате .рсар, а также генерируемые последовательности IEC 61850 GOOSE и SV совместимые с IEC 61850-9-2 LE.
Точностные характеристики комплекса
Максимальная погрешность генерации фрейма: ±5 мкс
Максимальная погрешность фиксации времени прихода фрейма: ±5 мкс
Максимальная погрешность вычисления коммуникационной задержки: ±10 мкс (±5 мкс при генерации и приеме одним и тем же устройством)

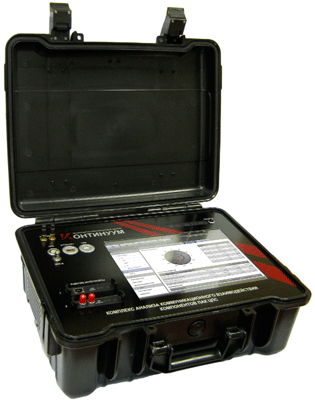

Комплекс анализа коммуникационного взаимодействия компонентов ПАК ЦПС
Комплекс анализа коммуникационного взаимодействия предназначен для изучения высокоуровневой структуры коммуникационного трафика, работы с характерными для ЦПС форматами данных и оценки статистических характеристик трафика. Комплекс анализа также производит проверку соответствия цифровых потоков нормативным требованиям стандартов IEC 61850.
Функции комплекса
Прослушивание коммуникационной среды
Захват 100% коммуникационного трафика, приходящего на рабочий порт комплекса
Анализ всего зафиксированного коммуникационного трафика
Фильтрация трафика по типу, размеру фрейма, МАС-адресу отправителя и целевого хоста, идентификатору виртуальной сети, приоритету
Детальный анализ наиболее распространенных в рамках ЦПС категорий трафика (цифровые потоки IEC 61850-9-2 SV, IEC 61850-9-2 LE, сообщения GOOSE IEC 61850-8-1)
Отличительные черты комплекса
Захват 100% трафика независимо от типа и интенсивности
Полностью пассивное прослушивание - комплекс не вносит влияния в испытуемую коммуникационную сеть

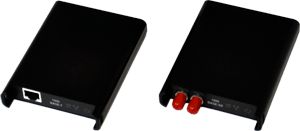

Сменные кассеты рабочего интерфейса допускают подключение комплекса к следующим типам Ethernet интерфейсов:
- оптический 100BASE-FX
- оптический 1000BASE-SX
- медный 100/1000BASE-T
Высокоточная синхронизация комплекса посредством GPS-приемника, либо по протоколу IRIG-B, позволяет проводить временной анализ трафика, в том числе расчеты задержек и межпакетного интервала потоков IEC 61850-9-2 LE
Большой цветной дисплей с емкостным тачскрином обеспечивает удобный человеко-машинный интерфейс комплекса
Автономность комплекса осуществляется за счет встроенного аккумулятора
Запись отчетов, результатов анализа и COMTRADE-файлов во внутреннюю SSD-память и экспорт на USB-носитель
Опытный полигон "Цифровая подстанция"
Специалисты компании принимали участие в запуске первой действующей "Цифровой подстанции".
В рамках первого этапа работ (2010 год) были развернуты комплексы оптических измерительных трансформаторов с цифровым выходом, высокоскоростная технологическая коммуникационная сеть, комплекс интеллектуальных электронных устройств (IED) с поддержкой IEC 61850-9-2.
В 2011 году комплекс был дополнен терминалами релейной защиты с поддержкой IEC 61850-9-2, полевыми преобразователями измерительных трансформаторов тока и напряжения и устройством синхронизированных векторных измерений, работающим от цифрового потока.

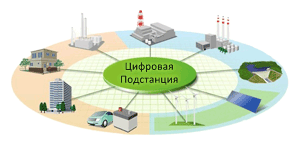

Концепция "Цифровой подстанции"
Специалисты компании принимали участие в разработке основополагающего технического документа по тематике "Цифровая подстанция" - "Концепция программно-аппаратного комплекса "Цифровая подстанция".
Выполненная работа по данному направлению была высоко оценена Заказчиком и экспертным сообществом России. В рамках работы были учтены отечественная и международная нормативная база, состояние российской электроэнергетики и пути наиболее перспективного ее развития. В дальнейшем нормативная база "Цифровой подстанции" была значительно расширена и уточнена.
Результаты работ были учтены при формировании технической политики ОАО "ФСК" в части "Цифровой подстанции".
