Трансформатор тока ШТТ-0,95
Измерительные трансформаторы тока ШТТ-0,95 предназначены для применения в схемах коммерческого и технического учета электроэнергии в электрических сетях с номинальным напряжением до 0,95 кВ.
Особенности конструкции
Конструкция трансформатора
Трансформатор тока ШТТ-0,95 разработан специально для упрощения и ускорения монтажа в РУ различного типа и технического состояния.

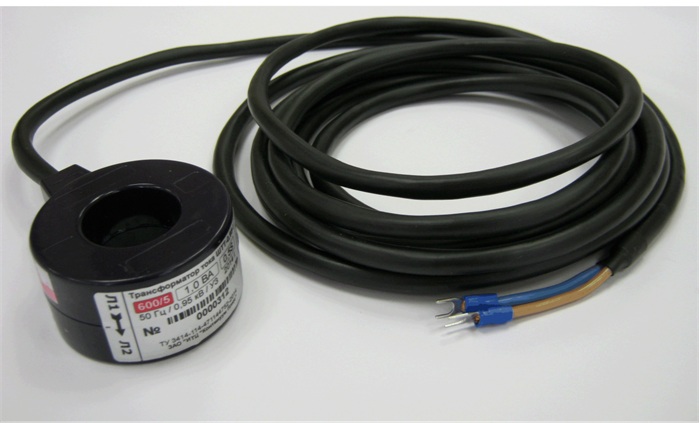

Вторичные цепи трансформатора
Трансформатор тока ШТТ-0,95 имеет вторичные цепи заводской готовности (заказная длина до 5 метров). Кабель вторичной цепи является единой конструкцией с трансформатором и не требует дополнительных подключений и пломбирования со стороны трансформатора. Вторичная цепь заканчивается U-образными кабельными наконечниками (опция при заказе), упрощающими подключение к счетчику электроэнергии или испытательной коробке (ИК).

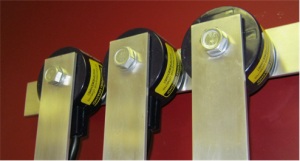

Монтаж на электротехническую шину
Измерительный трансформатор тока ШТТ-0,95 предусматривает возможность установки на электротехническую шину. В комплект ШТТ-0,95 включается втулка (размеры втулки: высота 37 мм, диаметр 30 мм), которая помещается внутрь трансформатора и обеспечивает связь электротехнических шин или электротехнической шины и кабельного наконечника. Подключение осуществляется с использованием болта М10 и связанных с ним набора метизов: плоские шайбы, шайба-гровер, гайка (не входят в комплект поставки). Втулка фиксируется внутри трансформатора.
Технические характеристики
| Характеристики трансформатора тока | |
|---|---|
| Наибольшее номинальное/рабочее напряжение, кВ | 0,95 / 1,0 |
| Количество вторичных обмоток | 1 |
| Номинальный первичный ток Iном, А | 150, 200, 250, 300, 400, 500, 600 |
| Номинальный вторичный ток, А | 5 |
| Класс точности по ГОСТ 7746 | 0,5S |
| Номинальный коэффициент безопасности вторичной обмотки, Кбном | 10 |
| Ток термической стойкости (1 сек.), А | 60· Iном |
| Сечение жил вторичного кабеля, мм² (для стандартных длин вторичных цепей) | 2.5 |
| Стандартные длины вторичных кабелей, м (иные длины согласуются с производителем) | 0,5 / 2,0 / 4,0 / 5,0 |
| Номинальная вторичная нагрузка при cos φ = 1, В·А* (при соответствующей длине вторичного кабеля) | 2,5 / 2,0 / 1,0 / 1,0 |
* — указана номинальная вторичная нагрузка на конце кабеля вторичных цепей

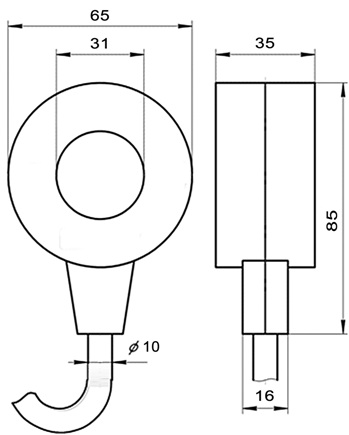

Габаритные размеры (мм)
Соответствие нормативным требованиям
Трансформаторы тока ШТТ-0,95 внесены в государственный реестр средств измерений (ГРСИ) под номером 57345-14. Межповерочный интервал – 8 лет.
Измерительные трансформаторы тока соответствуют требованиям ГОСТ 7746 и ТР ТС 004/2011.

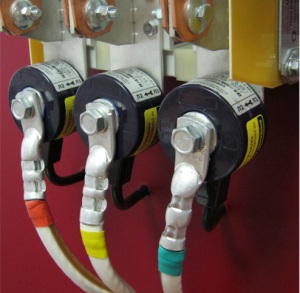

Опыт применения ШТТ-0,95
Опыт установки ШТТ-0,95 показал, что при использовании ШТТ-0,95 более чем в два раза сокращается время и количество используемых материалов. Наибольший эффект достигается на старых РУ (минимизируется количество затрагиваемых элементов РУ), либо РУ с ограничениями по месту установки трансформаторов (за счет компактности трансформатора и способа его крепления возникает множество дополнительных возможностей по его установке).
Спецификация для заказа
ШТТ – 0,95-I-[AAA]/5-0,5S-[L]-[M]
[AAA] – первичный ток в А: 150, 200, 250, 300, 400, 500, 600;
[L] – длина претерминированных вторичных цепей в м.;
[M] – аксессуары:
В – монтаж на втулку, (в комплект включается внутренняя втулка и фиксатор)
Упаковка
Штатной упаковкой является картонная коробка на 9 однотипных трансформаторов с аксессуарами для монтажа и паспортами.
Иная форма упаковки, либо комплектования согласуется при заказе.
